शक्ति प्रणालीमा,वर्तमान ट्रान्सफर्मरर भोल्टेज ट्रान्सफर्मरहरू सामान्यतया सुरक्षित र सही मापन र वर्तमान र भोल्टेजको नियन्त्रण सुनिश्चित गर्न प्रयोग गरिन्छ। यद्यपि यी दुई उपकरणहरू कार्यमा ओभरल्याप हुन्छन्, तिनीहरूसँग डिजाइन, कार्य सिद्धान्तहरू, र अनुप्रयोग परिदृश्यहरूमा महत्त्वपूर्ण भिन्नताहरू छन्।

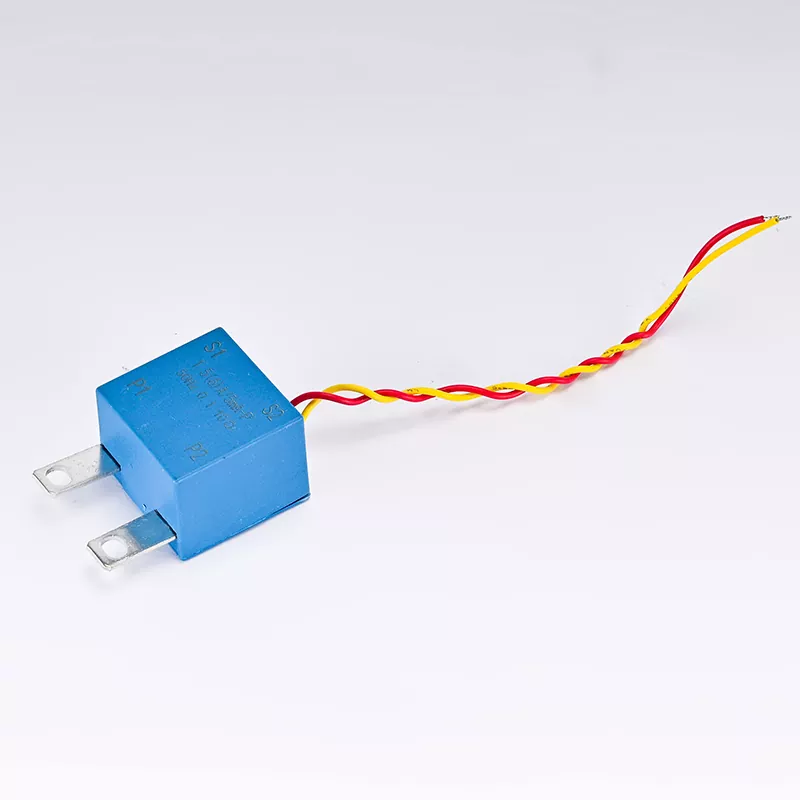

सिद्धान्तमा, वर्तमान ट्रान्सफर्मर (CT) एक उपकरण हो जसले ठूला प्रवाहहरूलाई साना धाराहरूमा रूपान्तरण गर्दछ, र यसले विद्युत चुम्बकीय प्रेरणाको सिद्धान्तमा आधारित काम गर्दछ। पावर प्रणालीहरूमा, CT हरू प्रायः सर्किटहरू सुरक्षा र नियन्त्रण गर्न ठूला धाराहरू मापन गर्न प्रयोग गरिन्छ। सीटीको प्राथमिक घुमाउरो सर्किटमा सीधै श्रृंखलामा जडान गरिएको छ, जबकि माध्यमिक घुमाउरो मापन उपकरण वा सुरक्षा उपकरणसँग जोडिएको छ। जब विद्युत् प्राइमरी साइडबाट जान्छ, विद्युत चुम्बकीय प्रेरणको सिद्धान्त अनुसार माध्यमिक पक्षमा एक संगत वर्तमान उत्पन्न हुन्छ। एक भोल्टेज ट्रान्सफर्मर (VT) एक उपकरण हो जसले उच्च भोल्टेजलाई कम भोल्टेजमा रूपान्तरण गर्दछ, यो पनि विद्युत चुम्बकीय प्रेरणाको सिद्धान्तमा आधारित छ। सुरक्षा र शुद्धता सुनिश्चित गर्न पावर प्रणालीहरूमा उच्च भोल्टेजहरू मापन गर्न VTs प्रयोग गरिन्छ। VT को प्राथमिक घुमाउरो सर्किटमा समानान्तरमा जडान गरिएको छ, जबकि माध्यमिक घुमाउरो मापन उपकरण वा सुरक्षा उपकरणसँग जोडिएको छ। जब प्राथमिक पक्षमा भोल्टेज हुन्छ, विद्युत चुम्बकीय प्रेरणको सिद्धान्त अनुसार माध्यमिक पक्षमा एक समान भोल्टेज उत्पन्न हुन्छ।
दुई फरक मापन लक्ष्यहरू छन्।हालको ट्रान्सफर्मरहरूमुख्यतया पावर प्रणालीहरूको निगरानी र सुरक्षाको लागि वर्तमान मापन गर्न प्रयोग गरिन्छ। तिनीहरू हालको मापन, ऊर्जा मिटरिङ, सर्ट-सर्किट सुरक्षा, र ओभरलोड सुरक्षाको लागि प्रयोग गर्न सकिन्छ। CT को आउटपुट वर्तमान सामान्यतया 5 एम्पियर वा 1 एम्पियर मानक मापन उपकरणहरू र सुरक्षा उपकरणहरूसँग उपयुक्त हुन मानकीकृत गरिन्छ।
भोल्टेज ट्रान्सफर्मरहरू मुख्यतया पावर प्रणालीहरूको निगरानी र सुरक्षाको लागि भोल्टेज मापन गर्न प्रयोग गरिन्छ। तिनीहरू भोल्टेज मापन, ऊर्जा मिटरिङ, इन्सुलेशन निगरानी, र ओभरभोल्टेज सुरक्षाको लागि प्रयोग गर्न सकिन्छ। VT को आउटपुट भोल्टेज सामान्यतया 100 भोल्ट वा 100/√3 भोल्ट मानक मापन उपकरणहरू र सुरक्षा उपकरणहरूसँग उपयुक्त हुन मानकीकृत गरिन्छ।
दुई फरक डिजाइन फोकस छ। हालको ट्रान्सफर्मरहरू डिजाइन गर्दा करेन्टको सुरक्षालाई विचार गर्न आवश्यक छ। CT हरू सीधै सर्किटमा श्रृंखलाहरूमा जडान भएकाले, तिनीहरू सर्किटमा सर्ट-सर्किट करेन्टको सामना गर्न सक्षम हुनुपर्दछ। CT को प्राथमिक पक्ष सामान्यतया ठूलो क्रस-सेक्शनल क्षेत्र संग डिजाइन गरिएको छ प्रतिरोध र गर्मी हानि कम गर्न को लागी सर्ट सर्किट अवस्थामा सुरक्षित सञ्चालन सुनिश्चित गर्दै।
भोल्टेज ट्रान्सफर्मरहरूले डिजाइन गर्दा भोल्टेज सुरक्षालाई विचार गर्न आवश्यक छ। VT हरू सर्किटमा समानान्तर रूपमा जडान भएकाले, तिनीहरू सर्किटमा ओभर भोल्टेजहरू सामना गर्न सक्षम हुनुपर्छ। उच्च भोल्टेज अवस्थाहरूमा सुरक्षित सञ्चालन सुनिश्चित गर्न VT को प्राथमिक र माध्यमिक पक्षहरू बीच सामान्यतया उच्च इन्सुलेशन शक्ति अलगाव हुन्छ। अनुप्रयोग क्षेत्रमा, हालको ट्रान्सफर्मरहरू पावर स्टेशनहरू, सबस्टेशनहरू र वितरण नेटवर्कहरू सहित पावर प्रणालीको विभिन्न लिङ्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ। ती उपकरणहरू जस्तै प्रसारण लाइनहरू, ट्रान्सफर्मरहरू र मोटरहरूमा स्थापना गर्न सकिन्छ र यी उपकरणहरूलाई ओभरलोडहरू र सर्ट सर्किटहरूबाट निगरानी र सुरक्षा गर्न सकिन्छ। भोल्टेज ट्रान्सफर्मरहरू पनि पावर प्रणालीको विभिन्न लिङ्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ, विशेष गरी परिस्थितिहरूमा जहाँ उच्च भोल्टेजहरू मापन र नियन्त्रण गर्न आवश्यक छ। तिनीहरू सबस्टेशनहरू र वितरण नेटवर्कहरूमा स्थापना गर्न सकिन्छ र पावर प्रणालीहरूलाई अधिक भोल्टेजहरू र इन्सुलेशन त्रुटिहरूबाट निगरानी र सुरक्षा गर्न सकिन्छ।
त्रुटिको सन्दर्भमा, दहालको ट्रान्सफर्मरत्रुटि मुख्यतया चुम्बकीय संतृप्ति र माध्यमिक साइड लोडको प्रभावबाट आउँछ। त्रुटि कम गर्नको लागि, CT सामान्यतया उच्च चुम्बकीय पारगम्यता र निम्न माध्यमिक पक्ष प्रतिरोध संग डिजाइन गरिएको छ। CT को शुद्धता सामान्यतया 0.2% र 0.5% को बीचमा हुन्छ, जुन धेरै पावर प्रणाली अनुप्रयोगहरूको लागि पर्याप्त छ। भोल्टेज ट्रान्सफर्मरको त्रुटि मुख्यतया चुम्बकीय संतृप्ति र माध्यमिक लोडको प्रभाव, साथै प्राथमिक र माध्यमिक पक्षहरू बीचको इन्सुलेशन हानिबाट आउँछ। त्रुटि कम गर्न, VT सामान्यतया उच्च चुम्बकीय पारगम्यता र कम माध्यमिक प्रतिरोध संग डिजाइन गरिएको छ, र उच्च इन्सुलेशन शक्ति सामग्री प्रयोग गरिन्छ। VT को शुद्धता सामान्यतया ०.२% र ०.५% को बीचमा हुन्छ, जुन धेरै पावर प्रणाली अनुप्रयोगहरूको लागि पर्याप्त हुन्छ।
मर्मत निरीक्षण आवश्यकताहरूको सन्दर्भमा, हालको ट्रान्सफर्मर मर्मतमा सामान्यतया प्राथमिक र माध्यमिक पक्षहरूको जडानहरू जाँच गर्ने, र CT चुम्बकीय रूपमा संतृप्त वा क्षतिग्रस्त छैन भनेर सुनिश्चित गर्ने समावेश गर्दछ। CT को क्यालिब्रेसन सामान्यतया स्थापना पछि र मापन को शुद्धता सुनिश्चित गर्न को लागी नियमित रखरखाव को समयमा प्रदर्शन गरिन्छ। भोल्टेज ट्रान्सफर्मरको मर्मतमा सामान्यतया प्राथमिक र माध्यमिक पक्षहरूको जडानहरू जाँच गर्ने, र VT चुम्बकीय रूपमा संतृप्त वा क्षतिग्रस्त छैन भनेर सुनिश्चित गर्ने समावेश गर्दछ। VT को क्यालिब्रेसन सामान्यतया स्थापना पछि र मापन को शुद्धता सुनिश्चित गर्न को लागी नियमित रखरखाव को समयमा प्रदर्शन गरिन्छ।
