रिलेहरू कि ल्याचहरू स्विच स्टेट राख्नको लागि प्रभावकारी र कम-शक्ति विधि हो।लचिङ रिलेराज्यहरू स्विच गर्नको लागि छोटो पल्स प्रयोग गर्नुहोस् र स्थिर ऊर्जा बिना तिनीहरूको अन्तिम स्थितिमा रहनुहोस्, परम्परागत रिलेहरूको विपरित जुन तिनीहरूको अवस्था कायम राख्न स्थिर भोल्टेज स्रोत चाहिन्छ। एक latching रिले को प्रभावकारी नियन्त्रण यस लेख मा जाँच गरिएको छ।
ट्रिगर गरिसकेपछि, लचिङ रिले - जसलाई बिस्टेबल रिले पनि भनिन्छ - पावर काटिएको बेला पनि यसको स्थिति कायम राख्छ। सेट र रिसेट यसको दुई स्थिर अवस्थाहरू हुन्। नियन्त्रण पल्सले रिलेलाई यी राज्यहरू बीच स्विच गर्न दिन्छ।
नियन्त्रण गर्ने एlatching रिलेयसको प्रकारमा निर्भर गर्दछ - एकल-कुंडल वा दोहोरो-कुंडल।
1. एकल-कोइल लचिङ रिले नियन्त्रण गर्दै
एकल-कुंडल लचिङ रिले वैकल्पिक ध्रुवता दालहरूसँग सञ्चालन हुन्छ:
- रिले सेट गर्दै (अन स्टेट): सकारात्मक भोल्टेज पल्स लागू गर्नाले कुण्डललाई ऊर्जा दिन्छ र आन्तरिक सम्पर्कहरूलाई सेट स्थितिमा लैजान्छ।
- रिले रिसेट गर्दै (अफ स्टेट): ऋणात्मक भोल्टेज पल्स (वा रिभर्स पोलारिटी पल्स) लागू गर्दा सम्पर्कहरूलाई रिसेट स्थितिमा फर्काउँछ।
एकल-कुंडल latching रिले नियन्त्रण गर्न, तपाईं प्रयोग गर्न सक्नुहुन्छ:
- एच-ब्रिज सर्किट: कुण्डलमा लागू भोल्टेजको ध्रुवता स्विच गर्न।
- दोहोरो आउटपुटको साथ माइक्रोकन्ट्रोलर (MCU): एउटा आउटपुटले सकारात्मक पल्स प्रदान गर्दछ, र अर्कोले नकारात्मक पल्स प्रदान गर्दछ।
2. डुअल-कोइल लचिङ रिले नियन्त्रण गर्दै
डुअल-कोइल लचिङ रिलेमा दुईवटा अलग कुण्डलहरू हुन्छन्- एउटा सेटिङको लागि र अर्को रिसेट गर्नको लागि:
- रिले सेट गर्दै (अन स्टेट): "सेट" कुण्डलीमा छोटो पल्सले आन्तरिक सम्पर्कहरूलाई ON स्थितिमा सार्छ।
- रिले रिसेट गर्दै (अफ स्टेट): "रिसेट" कुण्डलमा छोटो पल्सले सम्पर्कहरूलाई बन्द स्थितिमा फर्काउँछ।
एक दोहोरो-कुंडल latching रिले नियन्त्रण गर्न, तपाईं प्रयोग गर्न सक्नुहुन्छ:
- पुश-बटन स्विचहरू: सेट कुण्डलको लागि एउटा स्विच र रिसेट कुण्डलको लागि अर्को।
- माइक्रोकन्ट्रोलर आउटपुटहरू: आवश्यक पर्दा सही कुण्डलीमा पल्स पठाउन प्रोग्राम गरिएको।
- ट्रान्जिस्टर वा MOSFET स्विचिङ सर्किट: कम-शक्ति नियन्त्रण स्रोतहरूबाट उच्च भोल्टेज/वर्तमान रिले चलाउन।
- ऊर्जा दक्षता: उचित नियन्त्रणले न्यूनतम शक्ति उपयोग सुनिश्चित गर्दछ।
- विश्वसनीयता: सही स्विचिंग प्रविधि प्रयोग गरेर रिले खराबी रोक्छ।
- एकीकरण: स्वचालन प्रणाली र माइक्रोकन्ट्रोलरहरूसँग सजिलैसँग एकीकृत हुन्छ।

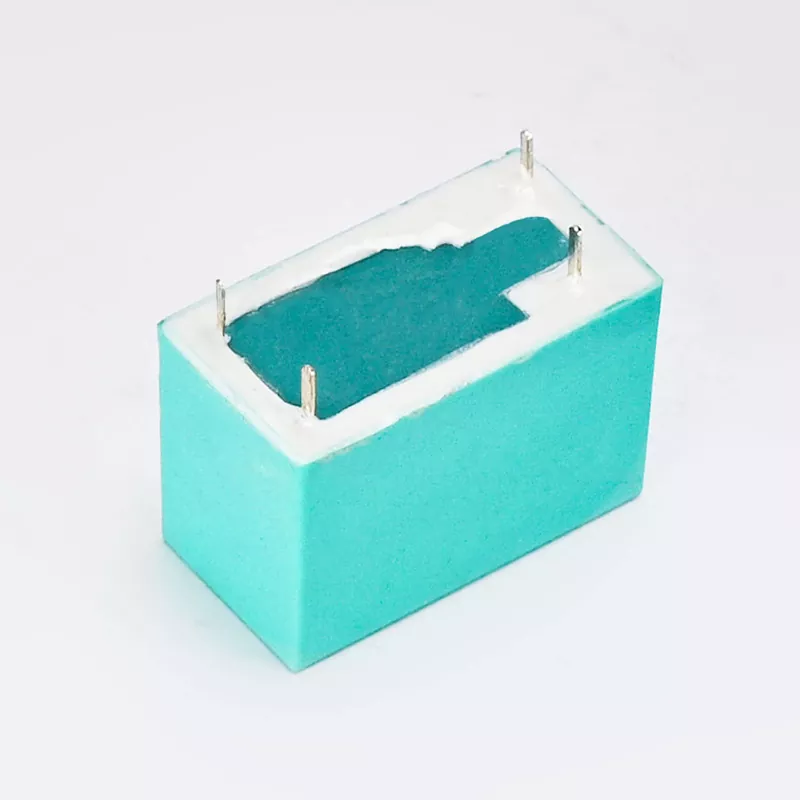

धेरै उद्योगहरूले लैचिङ रिलेहरू प्रयोग गर्छन्, जसमा:
स्मार्ट प्रकाश र ऊर्जा बचत एपहरू घर स्वचालनका उदाहरण हुन्।
औद्योगिक नियन्त्रण: स्वचालित प्रणाली र मेसिनरीहरूको लागि प्रभावकारी स्विचिंग आवश्यक छ।
दूरसंचार: पावर बचत उपाय र संकेत मार्ग।
अटोमोटिभ इलेक्ट्रोनिक्समा ब्याट्री-सञ्चालित यन्त्रहरू जस्तै पावर विन्डो नियन्त्रणहरू समावेश छन्।
एल को प्रकार थाहा छजोड्ने रिलेर यसलाई नियन्त्रण गर्न उपयुक्त स्विचिङ मेकानिजम प्रयोग गर्नु आवश्यक छ। उपयुक्त नियन्त्रण सुनिश्चित गर्नाले विभिन्न अनुप्रयोगहरूमा भरपर्दो र प्रभावकारी सञ्चालन सक्षम बनाउँछ, चाहे H-ब्रिज, माइक्रोकन्ट्रोलर, वा म्यानुअल स्विचहरू प्रयोग गरेर।
